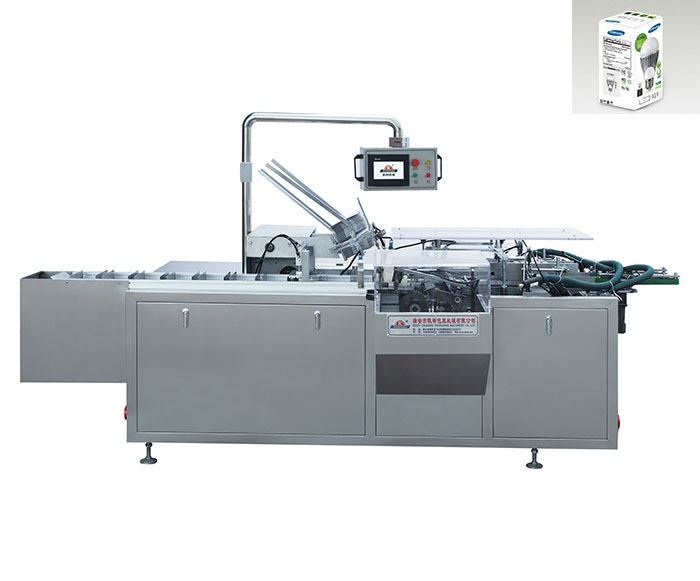

高速裝盒機的結構分析

高速裝盒機工作的基本流程：

吸入紙盒，打開紙盒，整盒，折疊放入說明書，傳遞產品，推入產品，紙盒打碼，關盒。高速裝盒機將這些步驟操作有機地協調組合在一起，便于操作，同時也可以與其他包裝機器配合使用 。

高速裝盒機的其結構特點：

(1)滑輪槽一齒輪裝置：滑輪槽滑輪與齒輪配合為間歇運動提供動力，它使紙盒輸送鏈和推入機構輸送鏈一起運行。

(2)紙盒輸送鏈：紙盒輸送鏈?zhǔn)怯脕磙D(zhuǎn)移已打開成型的紙盒到推入機構，該裝置是由4個特殊滾動鏈條組成的 。

(3)說明書傳送鏈 ：說明書傳送鏈?zhǔn)怯脕韺⒁颜郫B好的說明書送到推入機構，為將推入機構送入紙盒做準備 。

(4)整盒裝置：整盒裝置負責從紙盒倉中吸落紙盒，然后打開紙盒成型，并將它放 到紙盒輸送鏈上。

(5)說明書折疊部件：這是一個獨立的部件，其由兩部分組成：基本構架和折疊裝置 ?？砂凑疹櫩偷囊笳郫B一到四折 。折疊部件主要由左右架、說明書倉 、傳動系統 、吸低裝置、送出設備、說明書分頁 、說明書折疊和傳送系統等組成 。

(6)推入部件：用于有 序地帶有產品的推入機構 ，使它們可以順利插入紙盒中。

(7)雙關舌部件：這個關舌器可以將雙向的紙舌貼盒，使其關盒 。

(8)直線引導部件：這個部件由3個傾斜導執和7個直線軸承組成 。
